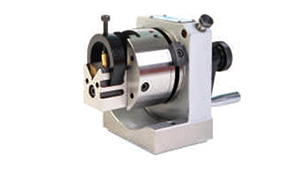

| LP-PFA双向冲子成型器 | | | |
● 双向冲子成型器，除有单项冲子成型器(PFB)的功能外，其特点为增加左右双向移动功能。
● 无论圆形，圆弧形，多边形等，各种异型状的冲子刀口，按等份角度调整分割，中途不需取下，就可以完成你所需的角度或圆弧。
● 加工各种角度之冲子刀口，使用平砂轮，也可配合需要按等份角度回转，并调整X轴(左右)，Y轴(上下)方向等，大部分冲子只要一次固定，不需中途取下，就可完成成型研磨。

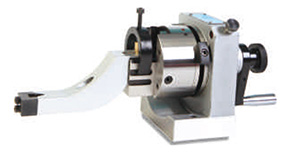

● 标准配件成型臂及钻石工具，就很容易的修整砂轮的凹凸R，及各种成形角度，因此就不需要有其他的修整工具。
主要参数
旋转中心高度：80mm
分割：24等分、分度15°、正负10"
V型块夹持范围：直径03~ø30mm
V型块夹持范围：长度40mm
V型块上下活动范围：各25mm
V型块左右活动范围：各12.5mm
凸R修整范围：48mm
凹R修整范围：100mm
****回转直径：200mm
夹持圆棒偏摆度：2μ内
夹持圆棒偏摆度(50mm长)：6μ内
主要部份材质：SKS3
硬度HRC：60~62度
尺寸图
