| PFB单向冲子成型器 | | |
● 冲子成型器是研磨标准冲子头刀口(POINT)之工具。
● 其特点本体有中心穿孔，可供较长的冲头及梢延伸而过，而得以夹持加工。
● 无论圆形，圆弧形，多角形等，各种异形状的冲子刀口，按等分角度调整分割，中途不需取下，就可以完成你所需要的角度或圆弧。
● 配件成型臂，角度修整器及钻石工具，只要一台，就很容易的修整砂轮的凹凸R和角度，因此就不需要有其他的修整工具。
主要参数
旋转中心高度：80mm
分割：24等分、分度15°、正负10"
V型块夹持范围：直径ø3~ø30mm
V型块上下活动范围：各25mm
V型块左右活动范围：各12.5mm
凸R修整范围：48mm
凹R修整范围：100mm
****回转直径：200mm
夹持圆棒偏摆度：2μ内
夹持圆棒偏摆度(50mm长)：6μ内
主部要份材质：SKS3
硬度HRC：60~62度

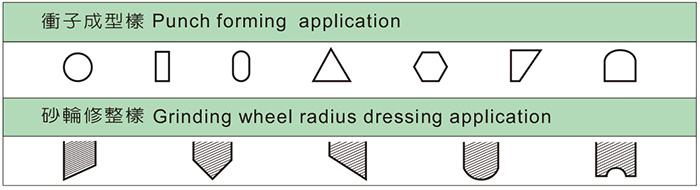

加工样
尺寸图

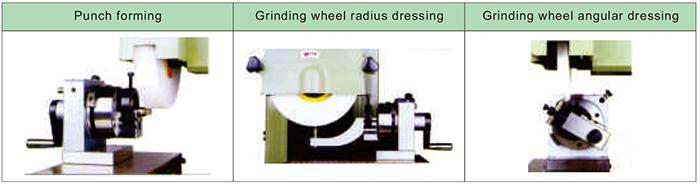

加工例
